Готовий архітектурний проект КД BARNHOUSE Midi 12.7x8.5 м

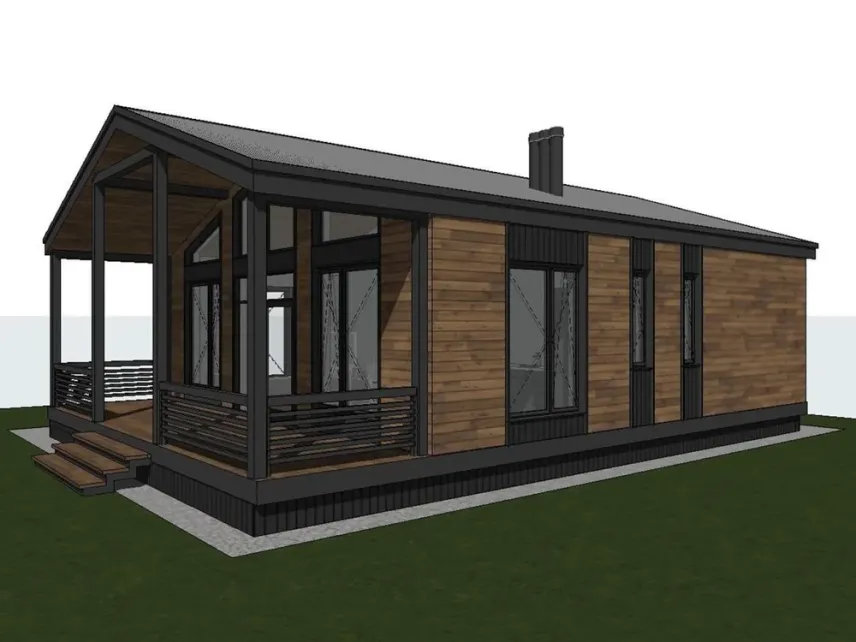

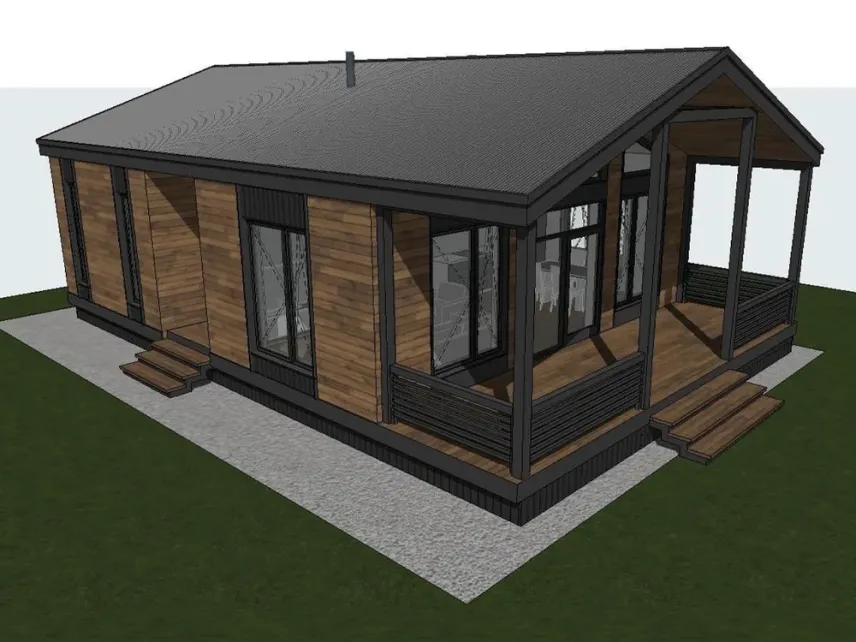

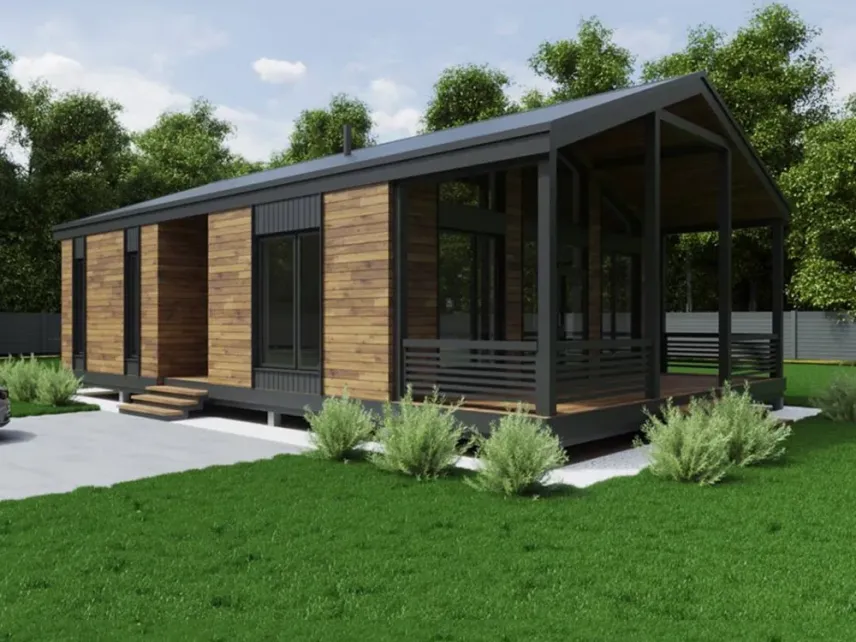

Проект AP (архітектурне рішення) КД BarnHouse Midi 12,7x8,5 м - це справжня філософія барнхаус: прямокутна форма, стильний дизайн, панорамне скління в підлогу.

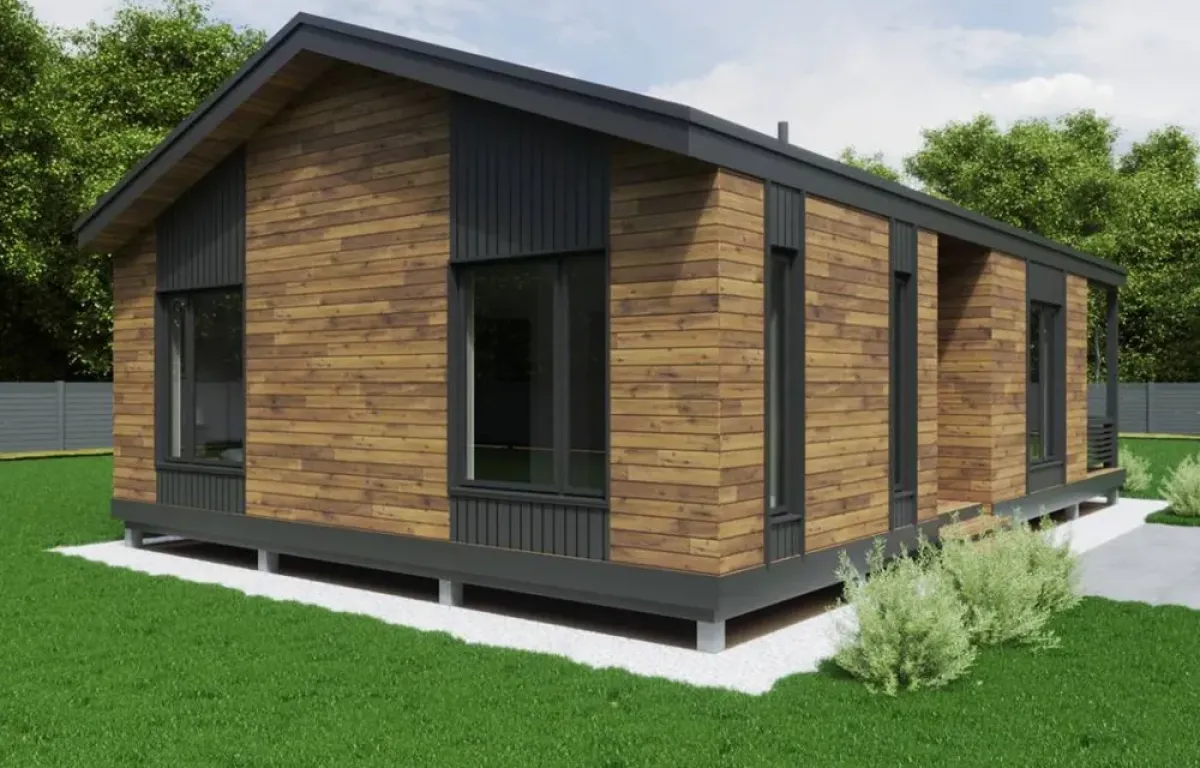

Особливість даного проекту - це використання тільки натуральних матеріалів в обробці фасаду – планку модрина. Двосхила форма даху доповнена звисами, що нехарактерно для проектів даного стилю, проте це надає будинку більш виразну структуру та неповторний вигляд.

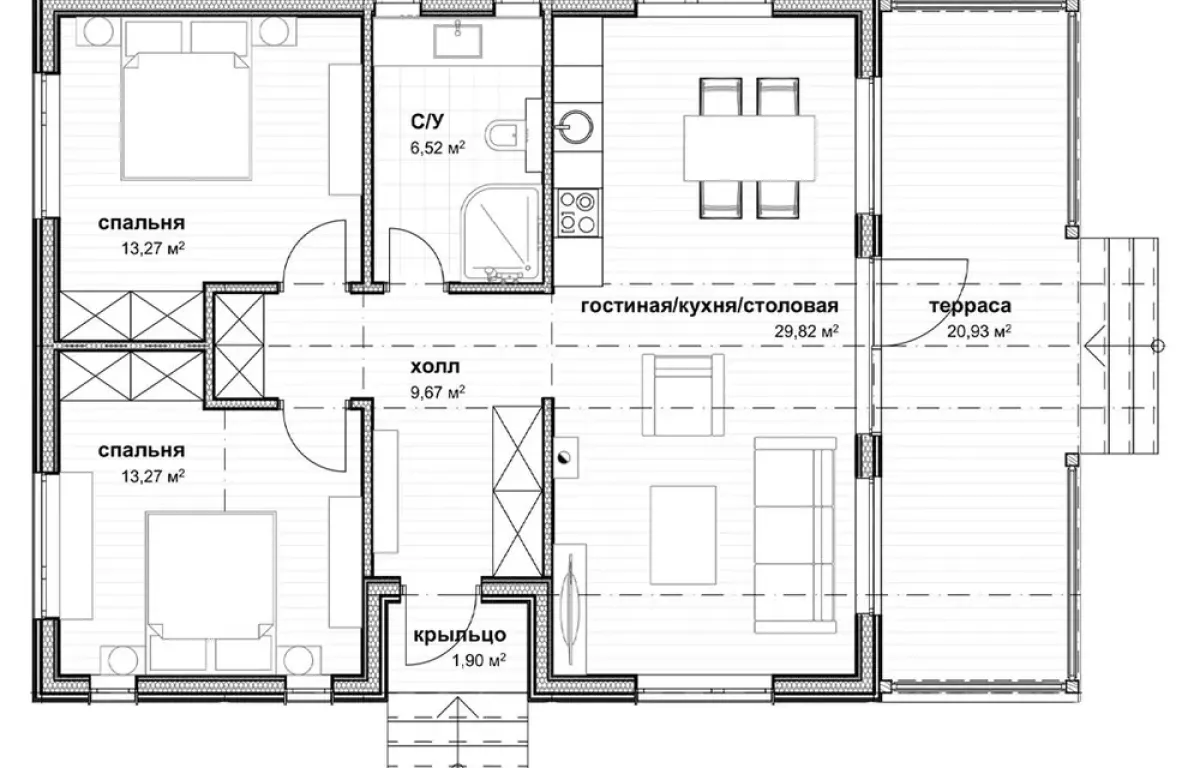

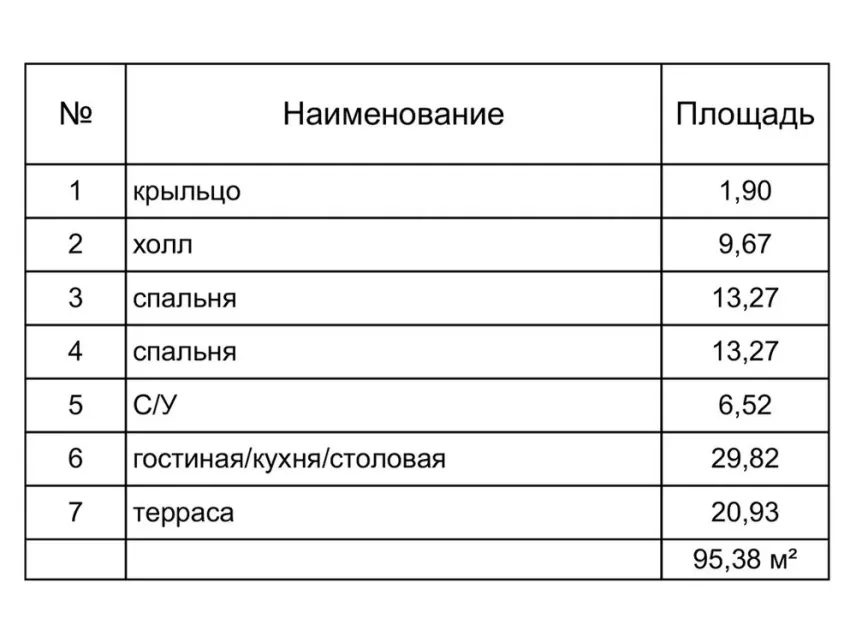

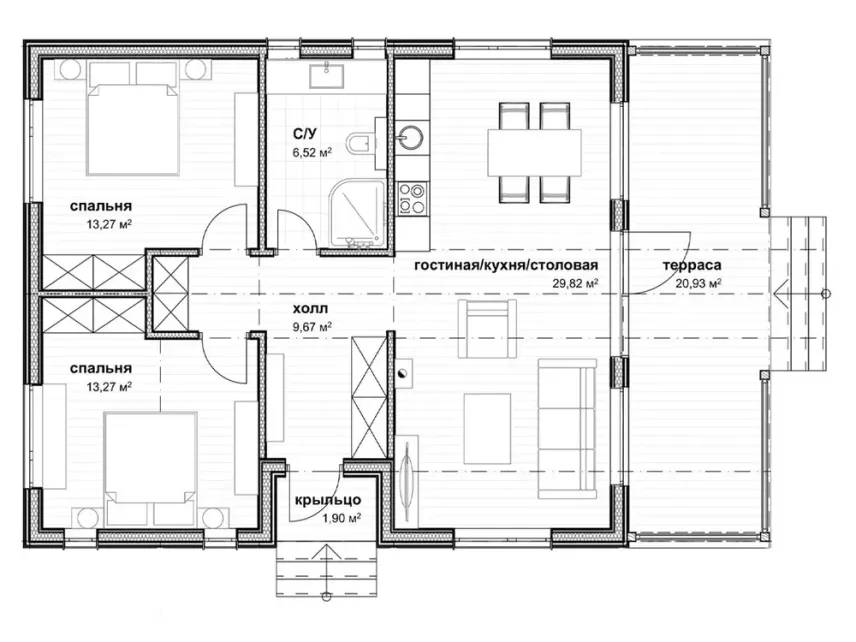

Проект КД BarnHouse Midi - це повноцінний «будинок вихідного дня» з можливістю цілорічного проживання, де завжди комфортно та затишно у будь-яку погоду. Будинок розрахований на сім'ю з 4-5 осіб, 1 і 1. У будинку дві спальні кімнати (13,27м2 кожна), суміщена кухня-вітальня (29,82м2) з виходом на простору криту терасу м2) і ганок (1,90 м2).

Переконливе прохання! Дочитати опис до кінця. На Вас чекає приємний сюрприз J

Об'ємно-планувальні рішення:

1. Зовнішні габарити будинку: 12,7 х8, 5м.

2. Поверховість: 1 поверх

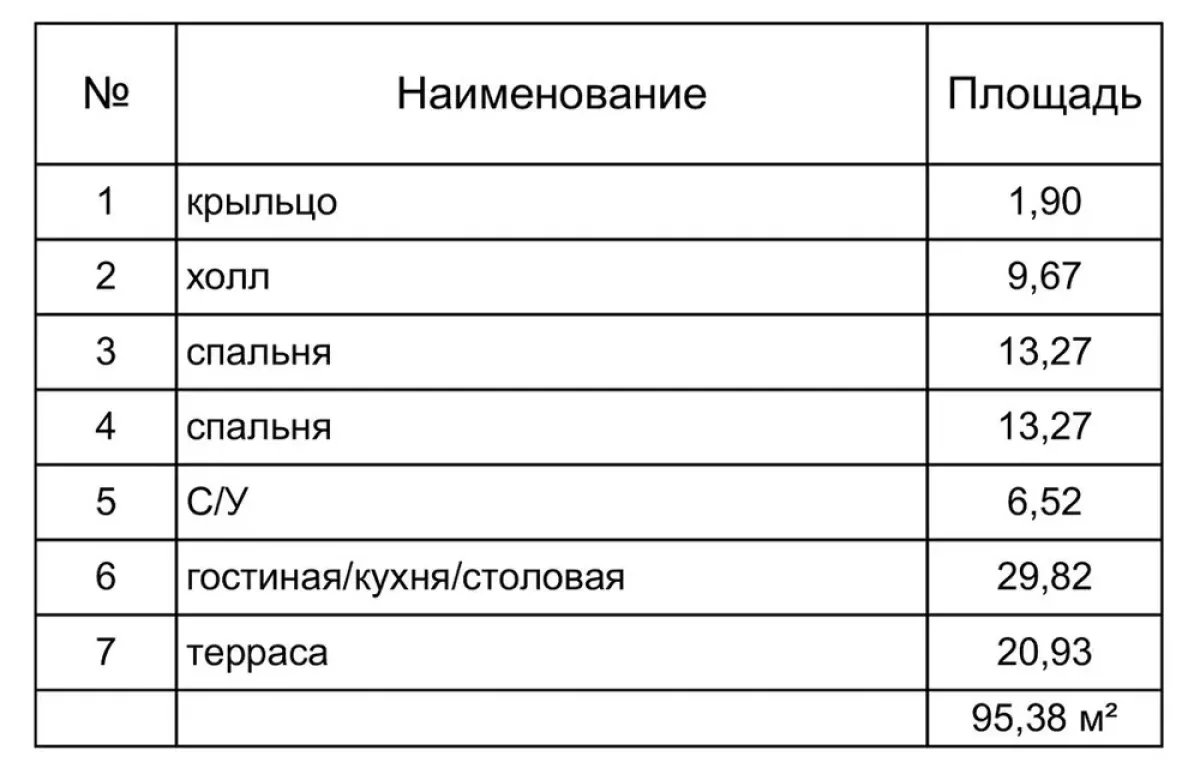

3. Загальна площа: 95,38 м2

4. Житлова площа: 72,55 м2

5. Висота 1 поверху по каркасу: 2,8 - 4,5 м. За умовну позначку 0.000 прийнято рівень підлоги 1 поверху.

6. Фасадне оздоблення: за бажанням клієнта.

УВАГА! Цей проект не містить КР (конструктивне рішення). Переконливе прохання перед покупкою повністю вивчити опис та ознайомитися з експлікацією проекту. Експлікацію наведено нижче у вигляді опису, а також закріплено в тизерах. Як наочний приклад, товар представлений у вигляді ролика з демонстрацією кожної сторінки.

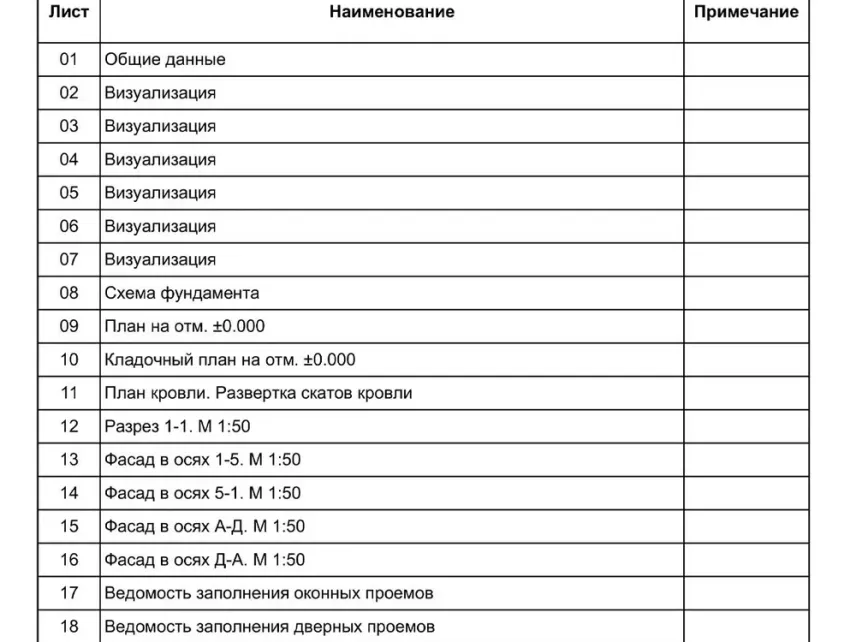

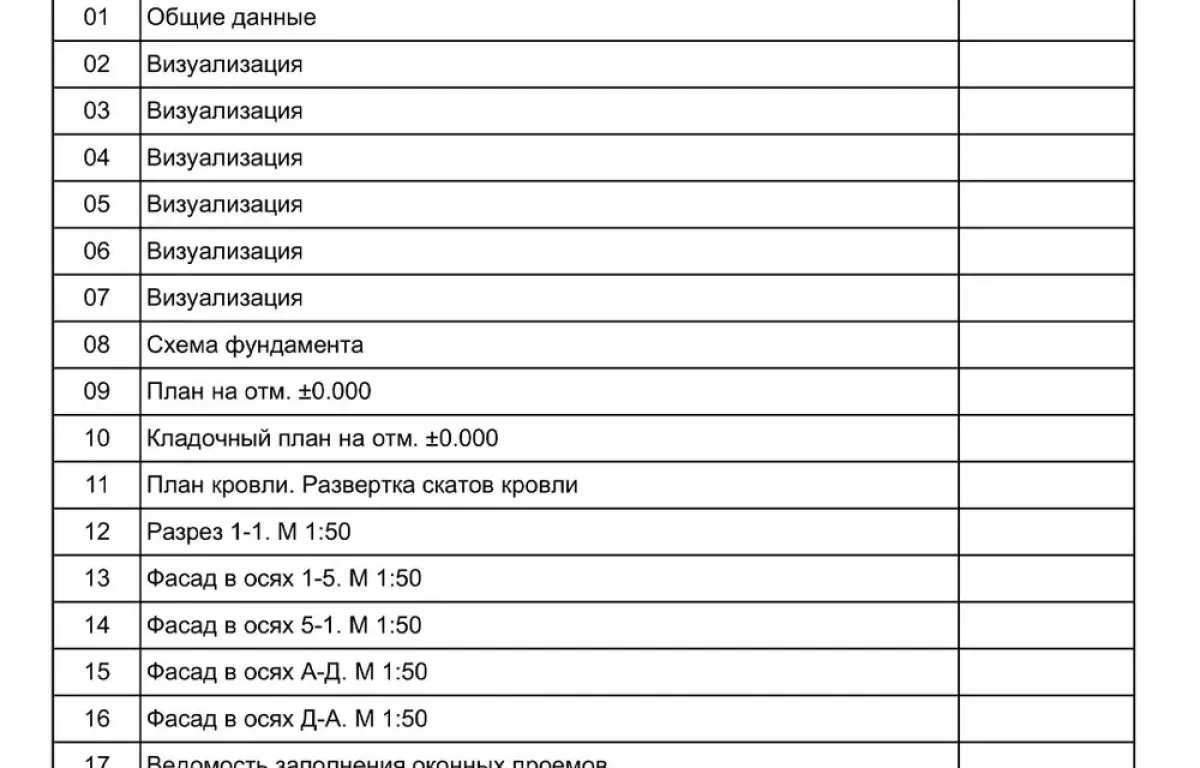

Експлікація проекту:

Лист 01, Загальні дані

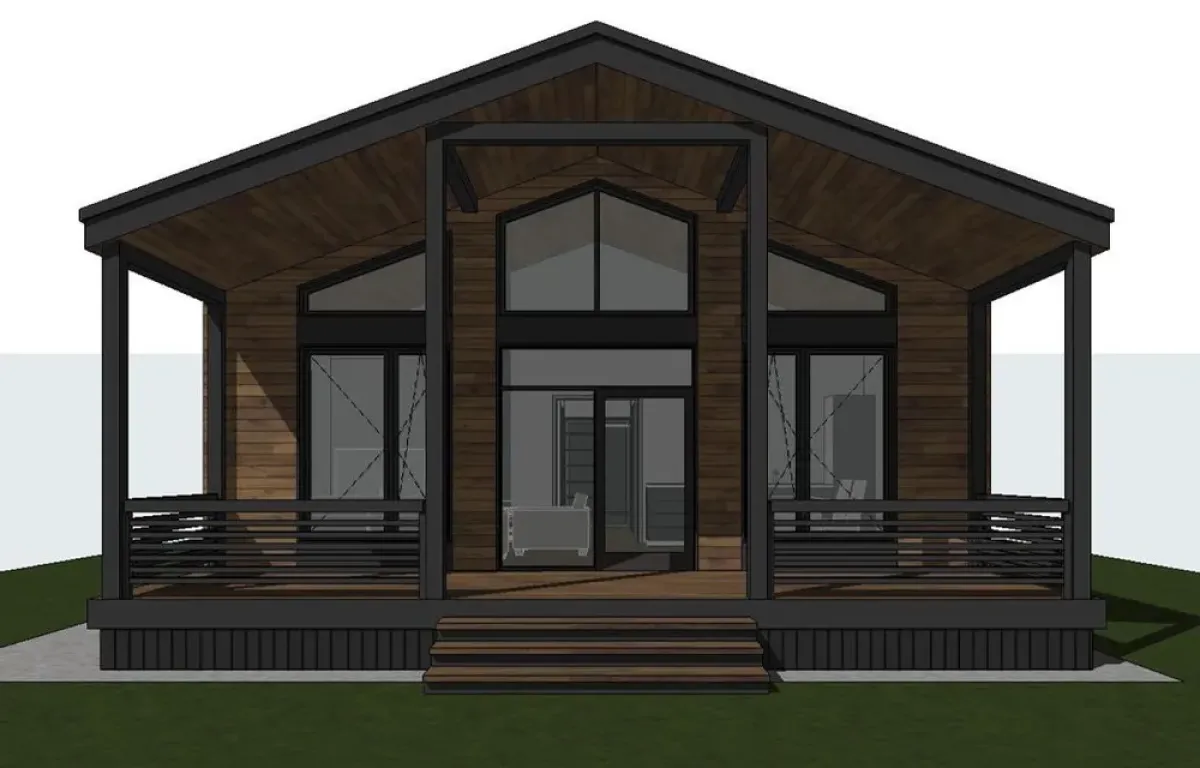

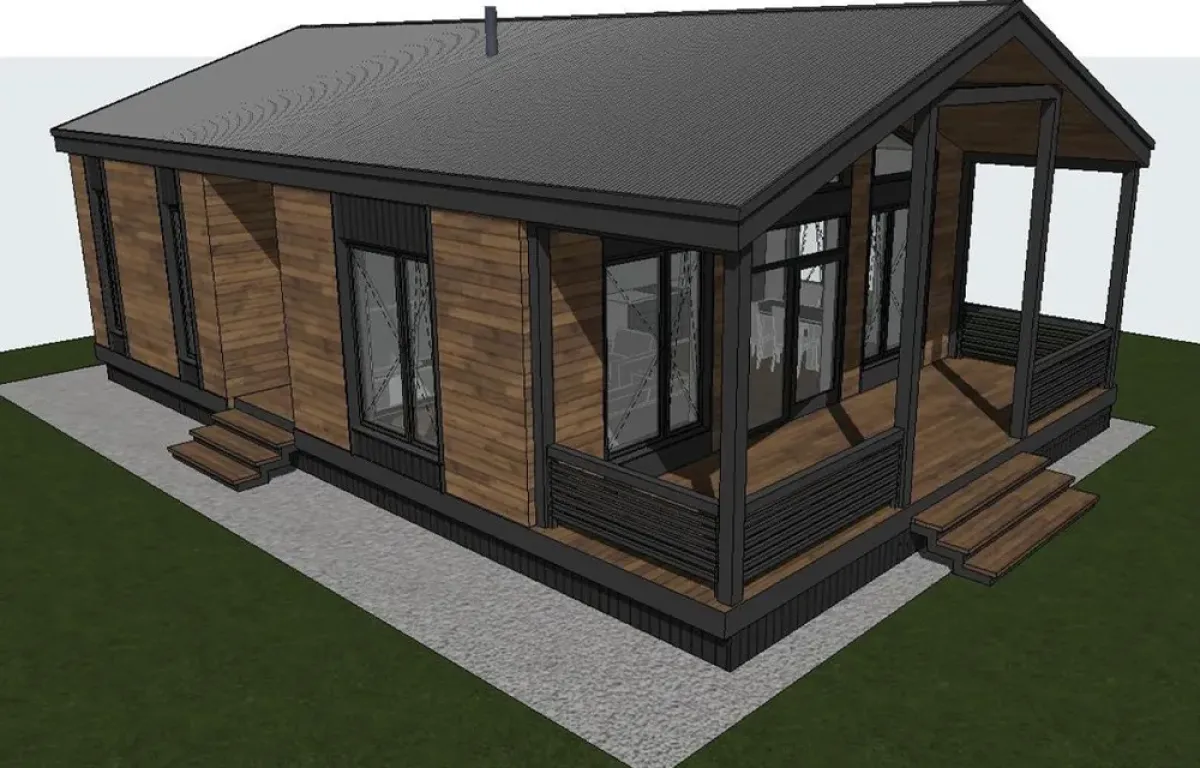

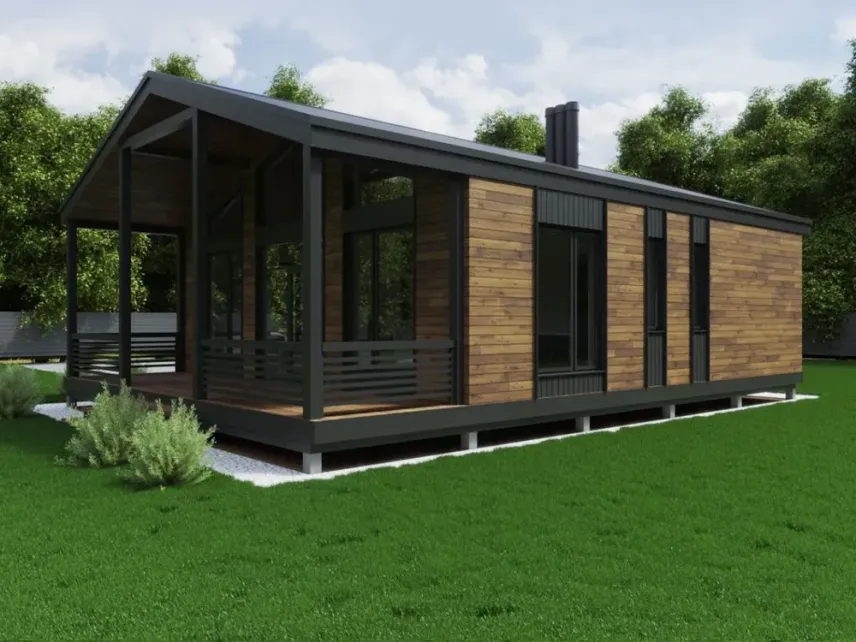

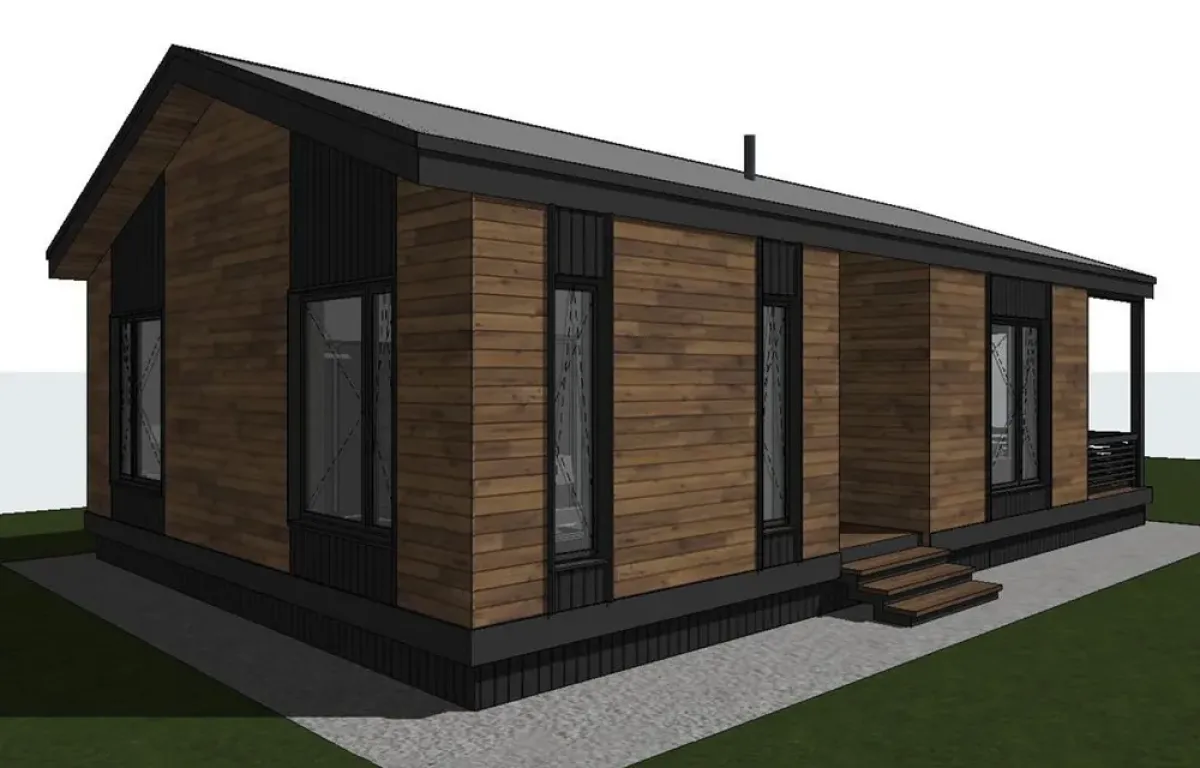

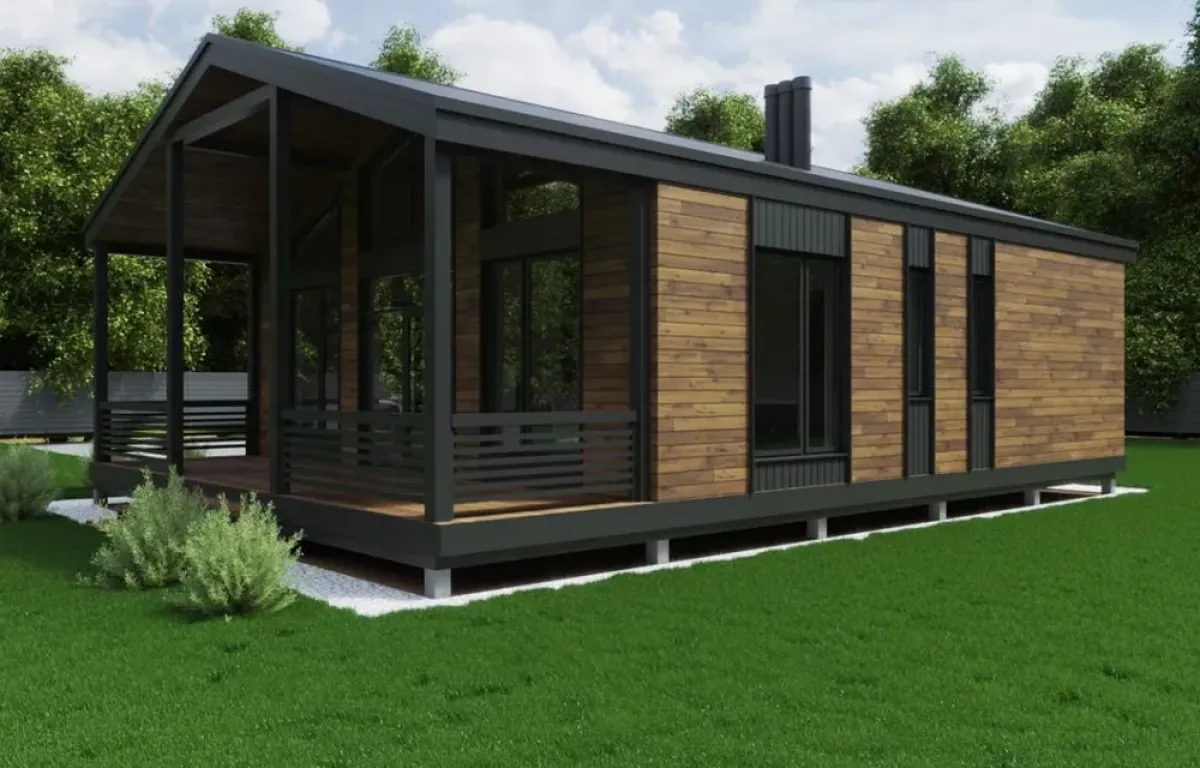

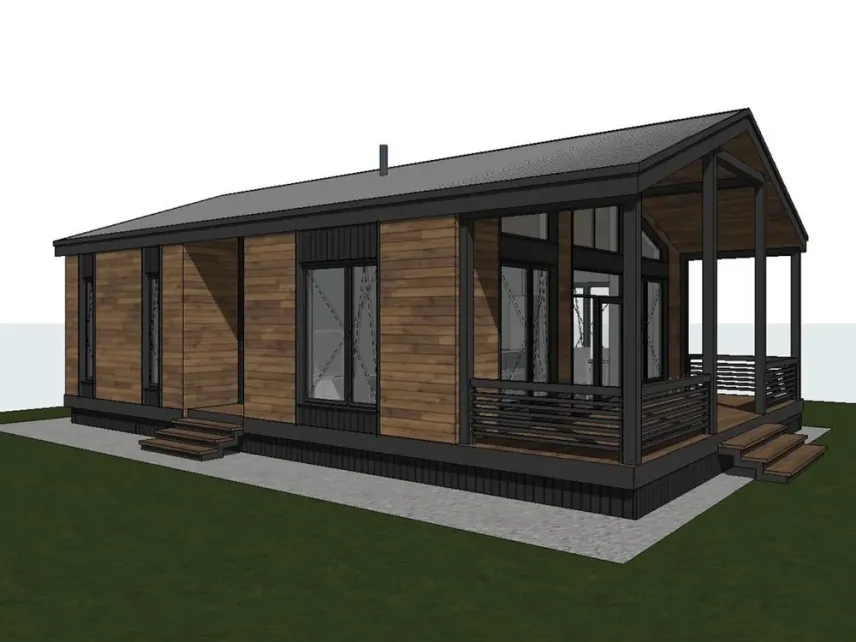

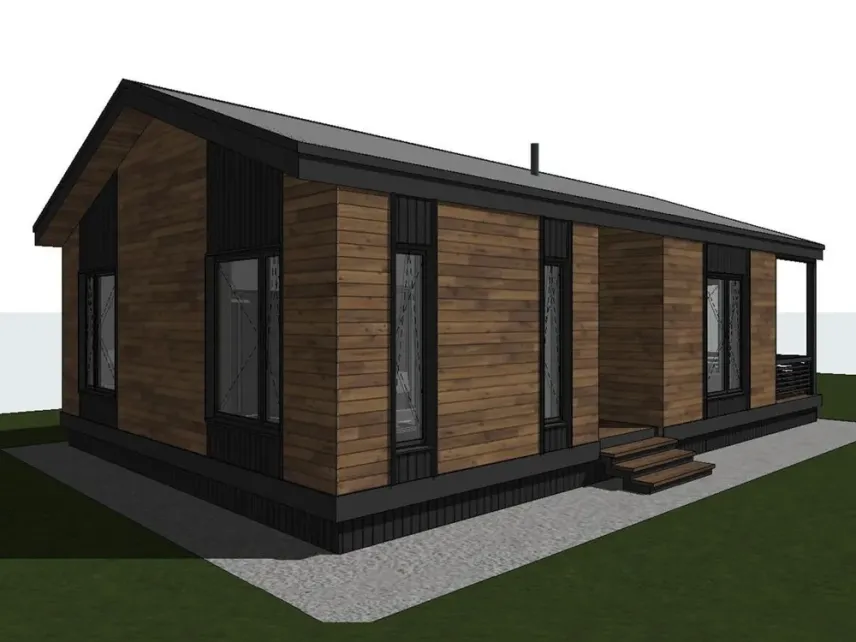

Листи 02-07, Візуалізація

Лист 08, Схема пального0. 0.000

Лист 10, План кладки на відм. 0.000

Лист 11, План покрівлі. Розгортка скатів покрівлі

Лист 12, Розріз 1-1. М 1:50

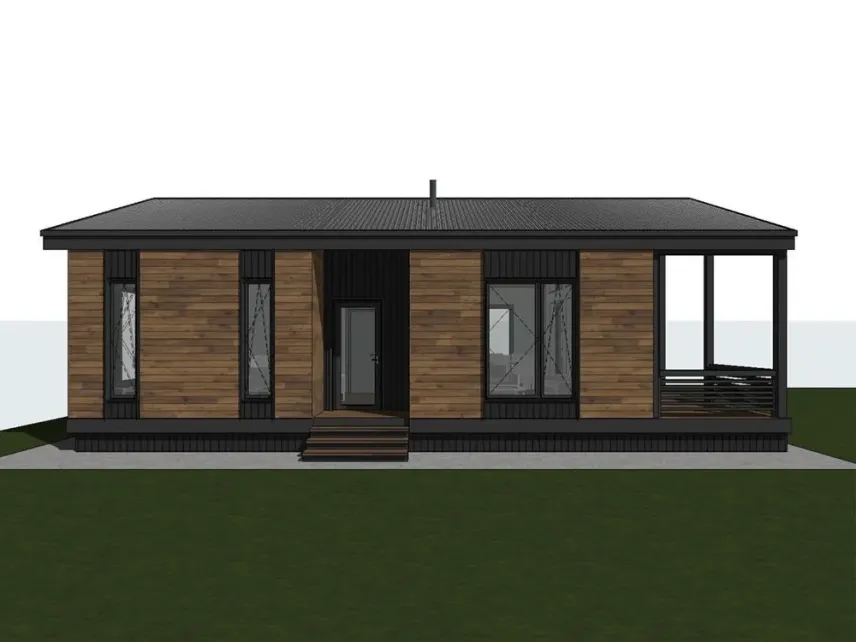

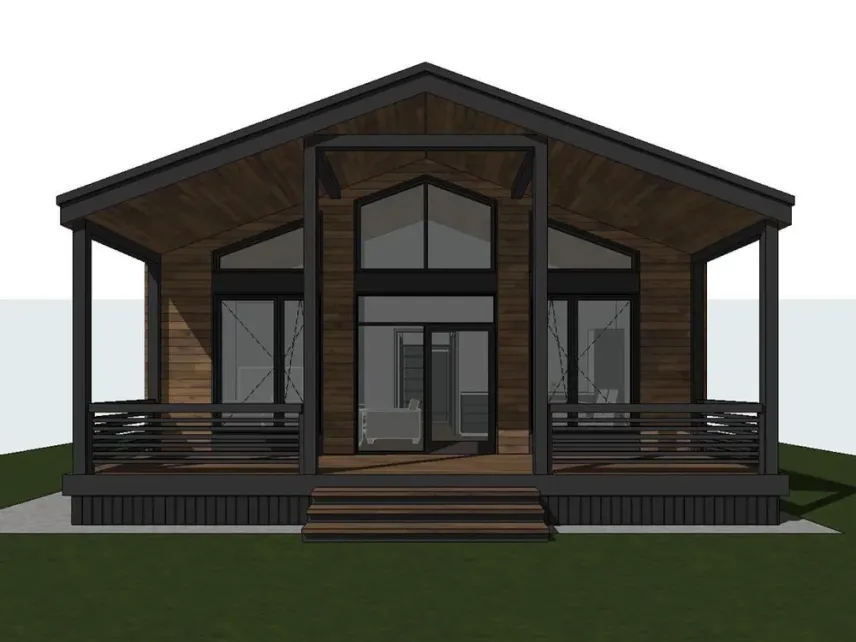

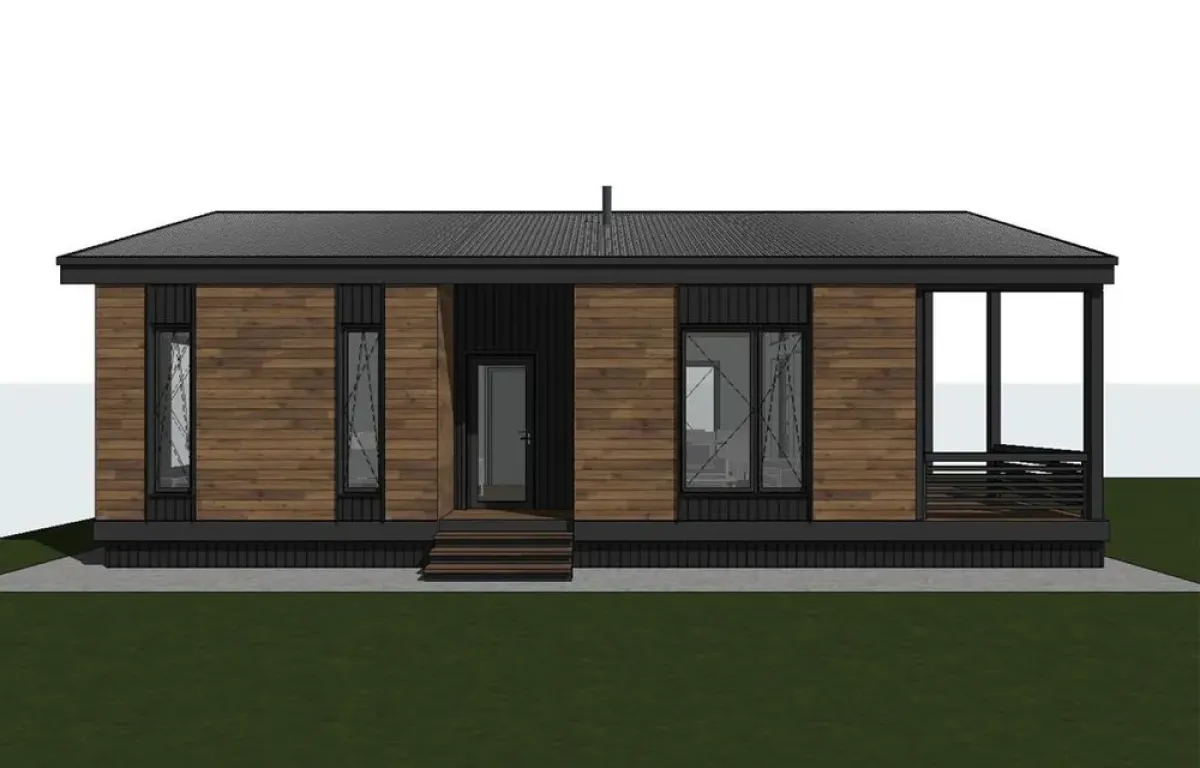

Листи 13-16, Фасад в осях

Лист 17, Відомість заповнення віконних прорізів

Лист 18 Відомість заповнення дверних прорізів

Якщо ви не полінувалися ;! У разі придбання даного товару та написання позитивного відгуку готовий надати Вам як ПОДАРУНОК кошторис на «ТЕПЛИЙ КОНТУР», а саме: фундамент Ж/Б палі; чорновий підлогу перекриття 1-го поверху; каркас стін 1-го поверху: зовнішні/міжкімнатні перегородки; будову покрівлі з покриттям профільований лист; утеплення. Вам лише залишиться актуалізувати поточні ціни вашого регіону.

Прошу, також ознайомитись із вкладкою «Комплектація». Тут Ви знайдете ряд корисних технічних даних, а також ознайомитеся з кількістю пиломатеріалом, необхідного для зведення даного будинку своїми силами чи силами будівельної бригади.

Комплектація

Перед замовленням ПЕРЕКЛАДНЕ ПРОХАННЯ ознайомитися з комплектацією проекту у вигляді АР (архітектурне рішення). Повторюся, що цей проект не містить КР (конструктивне рішення).

Проект каркасного будинку КД BarnHouse Midi 12,7x8,5м представлений у вигляді альбому креслень АР (архітектурне рішення) яке включає загальні види будинку, технічні показники, планування, фасади, розділи, що містять пальове поле (фундамент), план кладки, план покрівлі, розгортку дверей.

Все це дозволяє ФАХІВЦЮ, який знається на каркасному домобудуванні, легко розпочати будівництво будинку або подальший розрахунок частини КР (конструктивне рішення) з урахуванням побажань клієнта.

Всі ці дані також дозволяють отримати дозвіл на будівництво вашого майбутнього будинку!

У цьому проекті закладено такі конструктивні рішення:

1. Фундамент – палі забивні Ж/Б 150х150х3000 мм;
2. Обв'язувальний брус виконаний із збірного пакету дощок перерізу 45х195 мм;
3. Каркас перекриття чорнової підлоги 1-го поверху (лаги підлоги) заплановано з дошки перерізу 45х195мм. Утеплення підлогою 200мм;
4. Чорнова підлога 1-го поверху (настил) запланована з плит ОСП 21мм;
5. Каркас зовнішніх стін запроектований із сухої струганої дошки перерізу 45х195мм, міжкімнатні перегородки - із дошки перерізу 45х95мм.;
6. Горище перекриття спроектовано з урахуванням використання дошки перерізу 45х195мм. Утеплення по перекриттю 200мм;
7. Несучі елементи (балки та колони) виконуються збірними з дошки перерізу 45х145мм;
8. Кроквильна система запроектована з дошки перерізу 45х195мм;
9. Покрівля двосхилий. Ухил (кут нахилу) вказаний на плані покрівлі. Покриття покрівлі – металочерепиця чи клік-фальц. Система водостоку – зовнішнє водовідведення.

Пиломатеріал:

1. Дошка 50х200х6000 – 146 шт. (або 8,76 м3)
2. Дошка 50х150х6000 – 68 шт. (або 3,06 м3)
3. Дошка 50х100х6000 – 51 шт. (або 1,53 м3)
4. Дошка 25х100х6000 – 40 шт. (або 0,6 м3)
5. Дошка 25х150х6000 – 60 шт. (або 1,35 м3)
6. Брусок 45х45х6000 – 46 шт. (або 0,55 м3)

Разом 15,85м3 (без запасу)

Площа фасаду під обробку: - 87 м2.
